Jos repit auki älylipun, kuori pois an NFC-tarra, tai katsoa hotellihuoneen avaimen läpi, löydät ohuen, puoliläpinäkyvä arkki, jonka sisään on piilotettu hienot yksityiskohtaiset viivat. Tämä on NFC-inlay.
Kuten “ydinoperaattori” NFC-tuotteista, NFC Inlay on kriittisin komponentti, joka määrittää tunnistussuorituskyvyn, lukuetäisyys, ja lopputuotteen muoto.

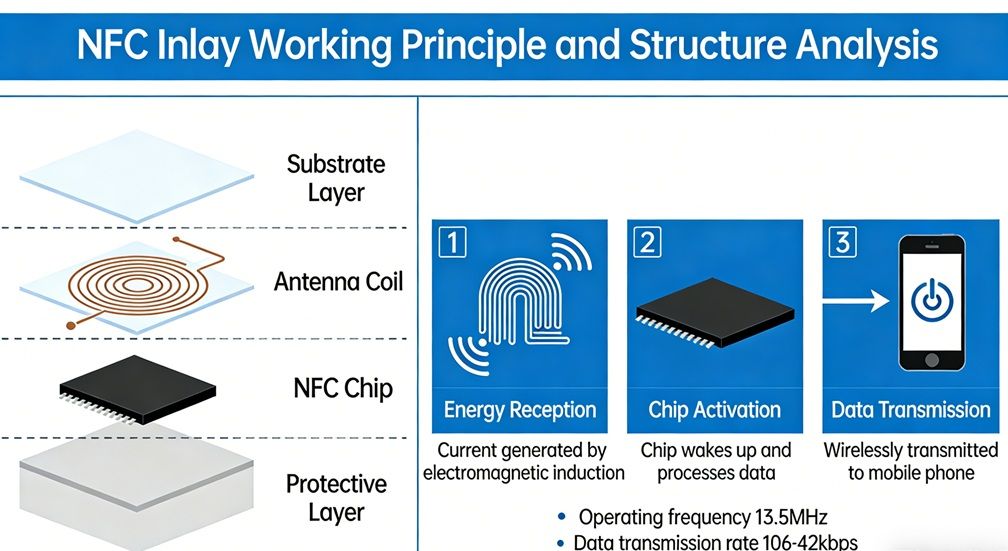

1.Mikä on NFC Inlay?
NFC Inlay on puolivalmis muoto NFC -tunniste. Se koostuu kahdesta ydinosasta:
- IC (Siru): Vastaa tietojen tallentamisesta ja käsittelylogiikasta (kuten NTAG213, MIFARE, jne.).
- Antenni: Yleensä syövytetään PET-substraatille alumiinilla, kupari, tai hopeamustetta, vastuussa lukijan sähkömagneettisten aaltojen sieppaamisesta.
Yksinkertaisesti sanottuna, Inlay on puhdas tekninen komponentti, jota ei ole vielä viimeistelty “ulkokuori” pakkaus.
2. Kaksi päätyyppiä NFC-inlayt
Hankinnan tai valmistuksen aikana, sinun on erotettava seuraavat kaksi muotoa:
Kuiva Inlay:
- Ominaisuudet: Siru ja antenni on kiinnitetty PET-kalvoon ilman tarttuvaa taustaa.
- Käyttää: Se on raaka-aine etiketinkäsittelylaitoksille, tyypillisesti laminoituna korttien keskelle tai upotettuna vaatelappuihin.
Märkä Inlay:
- Ominaisuudet: Kuivaan upotukseen on lisätty **liimakerros** ja irrotettava vuoraus.
- Käyttää: Se on pohjimmiltaan läpinäkyvä NFC-tarra. Sitä voidaan käyttää suoraan, jos monimutkaista pintatulostusta ei tarvita, tai välikerroksena tuotannossa “yhdistetyt tunnisteet”.
3.Tekninen laajennus: Inlay-antennin valmistusprosessi
Inlayn suorituskyky riippuu suuresti sen antennin valmistusmenetelmästä:
- Syövytetty alumiini: Tällä hetkellä markkinoiden yleisin ja kustannustehokkain prosessi, sopii massatuotantoon.
- Kuparilanka upotettu: Käytetään pääasiassa PVC-korttien sisällä. Kuparin paremman johtavuuden ansiosta, se saavuttaa yleensä vakaamman tunnistusetäisyyden kuin alumiinisyövytys.
- Painettu hopeamuste: Erinomainen joustavuus, käytetään yleisesti erittäin ohuessa tai joustavassa elektroniikassa, mutta sen lukusuorituskyky on hieman alhaisempi kuin metallietsaus.
4.Avainparametrit: Kuinka valita oikea inlay?
Kun valitset upotuskuvaa projektillesi, katso seuraavat tekniset mitat:
- Koko/geometria: Mitä suurempi antenni, mitä pidempi tunnistusetäisyys. Yleisiä kokoja ovat halkaisijaltaan 25 mm pyöreät, 15x 15mm neliö, tai 85x54mm täysikokoinen kortti.
- Substraatti: Yleensä PET, mutta korkean lämpötilan sovelluksissa voidaan tarvita erityisiä lämmönkestäviä materiaaleja.
- Sirun malli: Määrittää tallennustilan (144 tavua vs. 888 tavu) ja tuetaanko salausta.
5.NFC-pinnoitteen sovellusalueet
- Älykäs pakkaus: Brändit upottavat Inlayn pahvilaatikon välikerrokseen väärennösten estämiseksi ja jäljitettävyyden vuoksi.
- Kortin valmistus: Se on “sydän” kaikista NFC-älykortit ja jäsenkortit.
- Vaateteollisuus: Kapseloitu kudottuihin tarroihin tai ripustuslappuihin myymälän varkaudenestoa ja varastonhallintaa varten.
- Lippujärjestelmät: Upotettu paperilippuihin nopeaa korttipyyhkäisyä varten näyttelyihin tai tapahtumiin.
Tekninen opas: 5 Tärkeimmät näkökohdat NFC Inlay -tallennusta ja -käsittelyä varten
Yhteenveto
NFC Inlay on kaikkien innovatiivisten NFC-tuotteiden lähtökohta. Ymmärtää erot kuivien ja märkien inlayiden välillä, ja antennin koon vaikutus suorituskykyyn, voi auttaa sinua vähentämään hankintakustannuksia ja varmistamaan projekteillesi parhaan interaktiivisen kokemuksen.
